 Durante todo el año recibimos muchos mail, pidiéndonos información para realizar trabajos sobre autómatas. Así que ahora es el momento para recordaros que necesitamos de vuestra colaboración enviándonos los que ya habéis presentado.







Comunicaciones

¿Cómo llegan los datos del TC50 al PLC AC31 de ABB y viceversa?

El secreto esta en el cable...

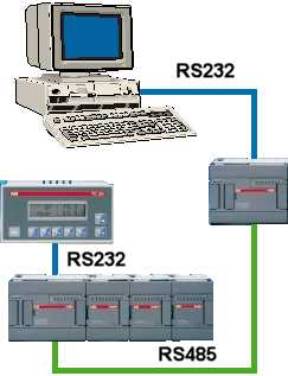

Entre el TC50 y el PLC AC31 de ABB se coloca un cable de comunicaciones.

¿Por que se llama cable de comunicaciones? Porque permite que ambos dispositivos se comuniquen.

Tanto el PLC AC31 como el TC50 de ABB tienen un “puerto” de comunicaciones.

Al filo de este puerto se ponen unos datos con su pañuelo blanco a despedir a los datos que van a viajar de un dispositivo al otro.

Este cable de comunicaciones respeta el estándar RS232.

Este estándar se ha logrado mediante un consenso entre los fabricantes de equipos eléctricos de los EEUU, quienes tienen una asociación que se llama la EIA Electronics Industry Association.

La idea de ponerse de acuerdo es que el usuario -que es el Rey de la Creación Mercantil- pueda decidir con que fabricante va a comprar sus equipos sin tener que preocuparse de la compatibilidad. En otras palabras, la estandarización, le permite elegir con quien ir a la fiesta.

Las 2 primeras siglas (RS) del nombre RS232, significa Recommended Standard o Estándar Recomendado. En otras palabras, no es obligatorio que se siga este estándar ... claro que si usted no lo sigue, nadie comprará sus productos.

En un extremo del cable de comunicaciones se encuentra un conector llamado DB9. Se llama así porque tiene la forma de una D. Y tiene el numero 9 porque tiene 9 patitas.

La otra versión de conector que se usa para comunicaciones seriales RS232 es el conector DB25.

Si usted mira la parte posterior de su computador, vera los puertos seriales. Se dará cuenta que su PC tiene un conector DB9 y un DB25.

¡No importa la marca de su PC!.

Eso es lo que significa ser un estándar.

El método de comunicaciones RS232 es el más común de los métodos de comunicaciones.

Los sistemas de comunicación de PLC AC31 de ABB, así como todos los demás PLCs en el mercado, tienen sus raíces en el sistema de telégrafos que usted vera en las películas del Viejo Oeste, con todo y el tipo de la gorrita, mangas blancas y ligas en los brazos.

La historia de las comunicaciones se remonta a 1810 cuando un señor alemán de apellido von Soemmering, utilizo 26 cables (1 por cada letra del alfabeto) pegados a la parte inferior de un acuario.

Cuando se pasaba corriente por los cables, se producían burbujas en el agua.

De esta forma, se podían enviar mensajes codificados por medio de burbujas.

Los militares vieron este ingenio y dijeron: ¡Eureka! (o el equivalente alemán de esta palabra) y se inició la carrera para desarrollar los sistemas de comunicaciones.

Luego, el señor Morse inventó su dispositivo que enviaba sonidos cortos y largos, que representaban los caracteres.

En el código morse, los sonidos cortos se llaman ESPACIOS y los sonidos largos se denominan MARCAS.

Como ve, esto es un código binario, porque usa solo 2 valores posibles: Espacio y Marca.

En términos de computadoras diríamos que trabaja con 2 bits: 0 y 1.

El mensaje más famoso del código Morse es SOS que viene de las palabras inglesas Save Our Souls o Salve Nuestras Almas.

Lamentable pero el código se hizo famoso cuando se hundió el Titanic.

En términos modernos diríamos que fue “estandarizado” por este penoso incidente.

Cuando hablamos de código Morse, hablamos de comunicación SERIAL.

Se llama serial, porque los códigos se reciben uno detrás de otro o “en serie”.

La comunicación RS-232 también es de tipo serial, ya que los bits vienen uno detrás de otro.

Uno de los formatos mas usados para el envío de datos es el ASCII.



Tabla Ejemplos ASCII

ASCII

Hex

Carácter

00 00 00 00

00

(nulo)

00 11 00 00

30

0

00 11 00 01

31

1

01 00 00 01

41

a

01 10 00 01

61

A

01 11 10 10

7B

{

ASCII son las siglas de American Standard Code for Information Interchange o Código Estándar Americano para el Intercambio de información.

El formato ASCII (ilustrado en la Tabla de Ejemplos ASCII) toma un conjunto de 7 bits para representar cualquier carácter, bien sea una letra, un numero o un símbolo.

Cuando usted tiene 7 bits, los puede combinar de 128 maneras diferentes, por tanto, ASCII reconoce hasta 128 caracteres codificados.

Hay una nueva versión de ASCII que incluye un octavo bit, para un total de 256 caracteres codificados.

El formato ASCII es reconocido por todas las computadoras y se puede utilizar para comunicarse con el PLC.

Como se pudo ver de la tabla ejemplo, un conjunto de bits representa cada carácter.

Una forma más compacta de representar un conjunto de bits, es mediante la representación Hexadecimal. Esta representación toma 4 bits y los representa por un numero o una letra que va del 0 al F.



Representación
Hexadecimal

decimal

binario

hexa
decimal

0

0000

0

1

0001

1

2

0010

2

3

0011

3

4

0100

4

5

0101

5

6

0110

6

7

0111

7

8

1000

8

9

1001

9

10

1010

A

11

1011

B

12

1100

C

13

1101

D

14

1110

E

15

1111

F

El puerto serial del PLC codifica los bits utilizando un voltaje en una de las patas del conector RS232.

El PLC utiliza voltajes de +15 Volts y –15 Volts en corriente directa, para representar el bit 0 y el bit 1.

Cada una de las patitas del puerto serial está dedicada a un propósito específico, que fue determinado cuando se elaboró el estándar RS232.



Propósito de cada una de las Patas del Conector DB9

#

Propósito

1

Tierra de chasis

2

Recibe los datos (RD)

3

Transmite los datos (TD)

4

Terminal de Datos esta Listo (DTR)

5

Tierra de señal

6

Conjunto de Datos esta Listo (DSR)

7

Solicita Permiso para Enviar Datos (RTS)

8

Pista Libre para Enviar Datos (CTS)

9

Timbre Telefónico (RI)

La tabla “Propósito” ilustra la asignación de señales para el conector con 9 patas que normalmente tienen los PLCs.

Para trabajar, el puerto serial del PLC energiza o desenergiza alguna de las patas.

Por razones históricas, los  dispositivos RS232 están clasificados en 2 tipos:

q       Los equipos terminales o DTE

q       Los equipos de comunicaciones o DCE

Digo por razones históricas porque en el periodo Cretaceo de las computadoras, digamos por 1970, todos los módems eran externos al equipo de computación.

En ese entonces usted tenia en cada extremo de la línea telefónica un modem (DCE) y una computadora (DTE) atada al modem.

En la actualidad, los módems ya vienen dentro de las computadoras, así que es medio difícil hacer la distinción entre lo que es un DTE y lo que es un DCE.

De todas maneras, es bueno que usted sepa que los puertos de comunicaciones RS232 de los PLCs pueden venir como un dispositivo DCE o DTE.

¿Por qué? Nuevamente por razones de conexión.

El uso de las patas del puerto de comunicaciones esta descrito en la tabla “Uso de las Señales RS232”.



Uso de las Señales RS232

Propósito

Uso

Tierra de Chasis

Se conecta internamente al chasis del dispositivo

Recibe Datos (RD)

Por esta pata entran los datos del dispositivo externo al PLC

Transmite Datos (TD)

Por esta pata salen los datos del PLC para ir al dispositivo externo

Terminal de Datos Listo (DTR)

Esta pata realiza el control maestro del dispositivo externo. Cuando este pin esta en 1, el dispositivo externo no transmite ni recibe datos

Tierra de señal

Hemos dicho que los datos se envían como voltajes + o -. Pues bien, esta pata es la referencia de señal para esos voltajes.

Conjunto de Datos Listo (DSR)

Por lo general, los dispositivos externos tienen esta patita con un valor permanente de 0. El PLC usa este valor para saber si que el dispositivo externo esta listo y en espera.

Solicita Permiso para Enviar Datos (RTS)

Esta parte del hardware se usa para “estrecharse la mano” entre los dispositivos que se están comunicando. Cuando el PLC desea enviar datos al dispositivo externo, pone esta pata en 0. Es como si dijera: “Deseo enviarte datos, ¿estas de acuerdo?”. Si el dispositivo externo esta de acuerdo, pone un 0 en la patita que se llama Pista Libre para Enviar Datos (CTS). Entonces el PLC puede enviar datos.

Pista Libre para Enviar Datos (CTS)

Esta es la otra mitad del hardware usado para “estrecharse la mano”. El dispositivo externo pone esta pata en 0 cuando esta lista para recibir datos del PLC.

Timbre Telefónico (RI)

Esta patita se usa solo cuando el PLC esta conectado a un modem.

El formato ASCII utilizado para convertir los datos de una forma entendible por los humanos a una forma entendible por las computadoras esta entre los Top 10. Al menos en el mundo de las computadoras o mundo de la Tecnología de información (IT) como se lo conoce en la actualidad.

Aunque también el ASCII es también popular en el mundo industrial, el Top 10 del mundo de la automatización, es diferente, y esta liderado por el protocolo llamado MODBUS.

El protocolo Modbus fue desarrollado para conectar PLCs fabricados por la empresa Modicon.

Modicon es una empresa que nació a fines de 1960, fundada por el Sr. Dick Morley.

El nombre de la empresa derivó del dispositivo que crearon al que llamaron Modular Digital Controller (MODICON), que quiere decir Controlador Digital Modular.

q       En el principio esta empresa perteneció al grupo Bedford Associates.

v      Quien luego fue comprada por Gould quien la tuvo por muchos años.

C        Gould a su vez resulto comprada por AEG nacido en Alemania.

!      Quien fue comprada por Schneider padre de Telemecanique, Square D y otros ...

Esto ya parece el capitulo primero del Génesis, así que mejor la paramos aquí nomás.

Este dispositivo –el PLC- se desarrolló por encargo de la General Motors para disponer de una forma barata de cambiar el esquema de control en la línea de fabricación de autos.

Antes de la invención del PLC, el cambio de una línea, tomaba mucho tiempo y trabajo.

Durante los años 70’s el PLC se popularizó a través de empresas como Allen Bradley, que tomó el liderazgo de mercado dentro de los EEUU y de otras empresas como Siemens, Telemecanique, ASEA en Europa, Koyo, Mitsubishi, Idec en Japón.

Actualmente Allen Bradley es parte de Rockwell Automation, una empresa creada luego de que se acabara la guerra fría y con ella el negocio de cohetes, principal fuente de ingresos de Rockwell.

En 1987, la empresa ASEA de Suecia después de vivir durante 100 años como empresa individual se unió en matrimonio con Brown Boveri et Cie., de Suiza (también de mas de 100 años de vida soltera) para formar ABB.



Dick Morley, el inventor del PLC. Actualmente actúa como consultor en su empresa que se llama R.Morley Inc.

Usted puede escribirle a:

Morley@barn.org



El sitio en internet de Dick Morley se llama en ingles “el granero” que es la casa restaurada donde actualmente trabaja el Sr. Morley:

http://www.barn.org/

Usted puede leer la historia completa de la invención del PLC contada por Dick Morley en:

http://www.barn.org/FILES/historyofplc.html



Durante los años 80’s se trato de estandarizar las comunicaciones de los PLCs usando un protocolo desarrollado por la industria automotriz, que se llamo el MAP (Manufacturing Automation Protocol). Sin mucho éxito, debo agregar.

Durante los años 90’s se inicio un movimiento mundial para estandarizar los protocolos. Estos esfuerzos derivaron en la creación de un estándar aprobado por la Comisión Electrotécnica Internacional, llamado IEC 1131-3.

El PLC AC31 de ABB, se programa usando el software AC31GRAF, basado en el estándar IEC 1131-3.

Como el protocolo Modbus fue el primero, se convirtió en estándar de facto para las comunicaciones y hoy, es un protocolo venerable que sigue prestando un buen servicio en la industria en general.

El PLC AC31 de ABB maneja en su puerto serial, comunicaciones mediante el protocolo Modbus®, ASCII y también mediante otros protocolos como ARCNET®, CS31BUS, línea telefónica.

El PLC AC31 de ABB, no solo tiene un puerto de comunicaciones RS232. También tiene un puerto RS485.

El puerto RS485, al igual que el puerto RS232, es un estándar reconocido por la EIA y por otras organizaciones. Es decir que es un puerto de comunicaciones estándar.

Es mucho más versátil y robusto que el puerto serial RS232.

El puerto RS485 tiene algunas diferencias importantes con el puerto RS232 que se ven en la tabla comparativa RS232-RS485.



RS232 vs. RS485

RS232

RS485

Hasta 15 metros

Hasta 1200 metros

Conecta el PLC solo a 1 dispositivo

Conecta el PLC a una red de hasta 31 dispositivos

Para resumir, el PLC AC31 de ABB puede expandirse hasta tener 1000 entradas y salidas de proceso. Tiene puertos RS232 y RS485 de comunicaciones para distancias pequeñas (hasta 15 metros) o grandes (hasta 1200 metros) y se programa usando AC31GRAF basado en el estándar IEC 1131-3. Se pueden poner en red hasta 31 PLCs, para un máximo de 31,000 entradas y salidas que pueden ser adosadas al sistema de control de un AC31. Mucho ¿no?

Las entradas pueden ser de tipo analógico o discreto y se incrementan mediante el uso de módulos que se adicionan al PLC AC31 de ABB.
