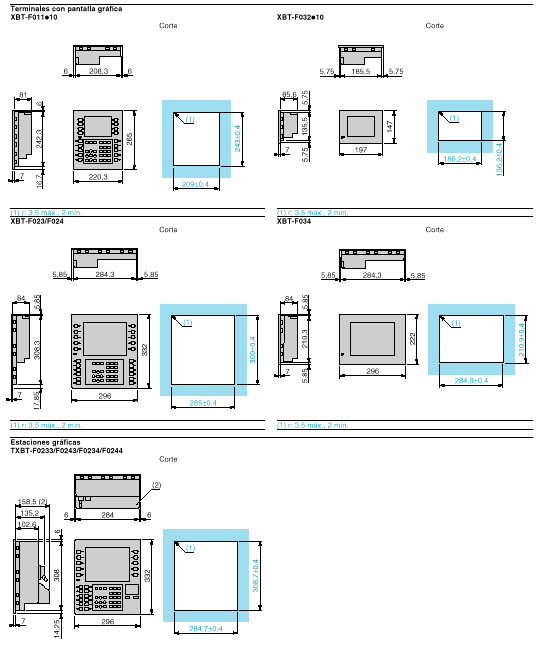

Terminales de diálogo Terminales Magelis con pantalla gráficaCaracterísticas Tipo de terminales XBT-F011 XBT-F032 XBT-F023/F024 XBT-F034 Entorno Conformidad con las normas IEC 1131-2, IEC 801-2 nivel 3, IEC 801-3 y IEC 801-4 nivel 3, IEC 68-2-6, IEC 68-2-27, UL 508, CSAHomologaciones CE, UL, CSATemperatura Funcionamiento 0…+ 45 °CAlmacenamiento – 20…+ 60 °CHumedad relativa 0…85% (sin condensación)Grado de protección Parte frontal IP 65, según IEC 529, Nema 4 Parte posterior IP 20, según IEC 529 Resistencia a los choques Según IEC 68-2-27; impulso semisinusoidal 11 ms, 15 gn en los 3 ejesCaracterísticas mecánicas Montaje y fijación Empotrado, fijación mediante grapas de resorte (suministradas) montadas a presión (sobre panel de 1,6 a 6 mm de grosor)10 grapas de resorte 8 grapas de resorte 12 grapas de resorte 10 grapas de resorte Material Cuadro frontal Oxido de polifenilo con un 10% de fibra de vidrio (PPO GFN1 SE 1)Teclado Poliéster endurecido con tratamiento anti UV (Autoflex EB AG) Cuerpo Oxido de polifenilo con un 10% de fibra de vidrio (PPO GFN1 SE 1) Teclas Teclas dinámicas 8 (con LED) – 10 (con LED) –Teclas estáticas 10 (con LED y – 12 (con LED y – etiquetas modificables) etiquetas modificables) Teclas de servicio 12 – 12 – Teclas 12 + 3 – 12 + 3 – alfanuméricas para acceso alfabético para acceso alfabético Características eléctricas Pantalla LCD Tipo 5,7" monocroma retroilumi- 5,7" STN 256 colores, XBT-F023: 9,5" 10,4" TFTnada con 16 niveles de gris retroiluminada con teclado monocroma retroiluminada 256 colores con teclado táctil matricial resistivo con 16 niveles de gris táctil matricial resistivo (8 2 6 células) XBT-F024: 10,4" TFT (13 2 10 células)256 colores Definición 320 2 240 píxels 640 2 480 píxelsAlimentación Tensión a 24 V sin aislarLímites 18…30 V, ondulación máxima del 5% incluida, microcortes 1 ms como máximo Protecciones Contra las inversiones de polaridad y contra las sobrecargas Consumo 35 WCaracterísticas funcionales Señalización 1 LED control de comunicación y 1 LED indicador de teclado en uso (o de teclado táctil en uso) y 11 LED asociadosa las teclas de servicio y alfanuméricas Sistema operativo MagelisMemoria RAM dinámica 2,5 MbytesMemoria aplicación En tarjeta PCMCIA tipo II de 4 Mbytes (suministrada), 8 o 10 MbytesAplicación de diálogo N. ° máximo 50 a 450 páginas de aplicación, de alarma, de ayuda, 30 a 300 páginas de aplicación, de alarma, de ayuda,de páginas formularios y recetas según la tarjeta de memoria formularios y recetas según la tarjeta de memoria utilizada utilizada (512 alarmas máx., 256 formularios máx.) (512 alarmas máx., 256 formularios máx.) Curvas 16 curvas en tiempo real 16 curvas en tiempo real Recetas de producción 5.000 valores de parámetros máx., en 125 grabaciones de entradas máx. Conexiones Autómata/ Enlace serie aislado RS 232 C/RS 422/485, protocolos de comunicación transferibles (ver la página 22)PC de programación Impresora Enlace serie RS 232 C Bus o red Emplazamiento para tarjeta de comunicación de formato PCMCIA tipo III según modelo, protocolos de comunicación Reloj calendario Acceso al reloj calendario del autómataRelé de alarma 1 contacto "NA" libre de potencial, máx. 0,5 A a/c 24 VConexión Alimentación y Bornero desenchufable, 5 bornas con tornillos (paso de 5,08 mm)relé de alarma Capacidad máxima de apriete: 1,5 mm 2 Autómata Conector hembra tipo SUB-D 25 contactos Impresora/ Conector macho tipo SUB-D 9 contactos PC de programación Referencias: página 27
|
| |||||||||||||||||||||||||||||||||||||||
|
