COMUNICACIONES: MODBUS PLUS

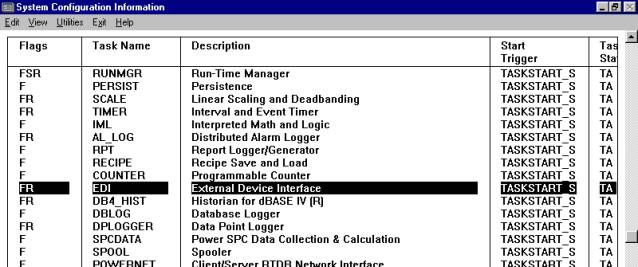

SYSTEM CONFIGURATION:

Hay que poner en marcha la EDI :

Primera Parte:

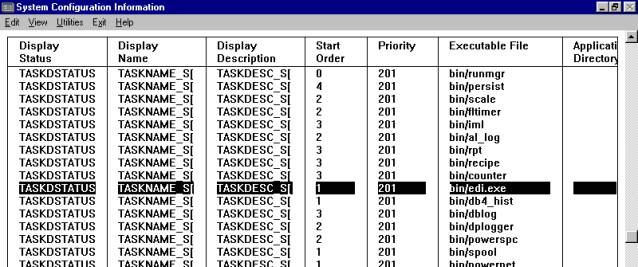

Segunda Parte:

xxxxxxxxxx

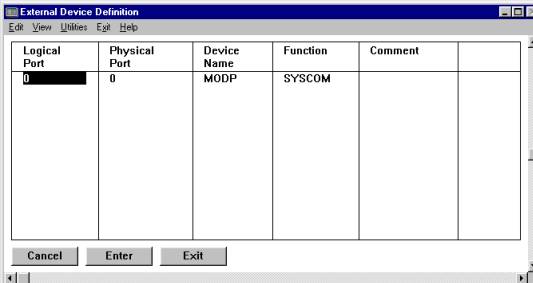

EXTERNAL DEVICE DEFINITION:

Logical Port:

Hay que definir un Logical Port por cada uno de los caminos por los que el PC se ha de comunicar con los PLCs .

El Logical Port del External Device Definition ha de coincidir con el Logical Port del Modbus Logical Station Control.

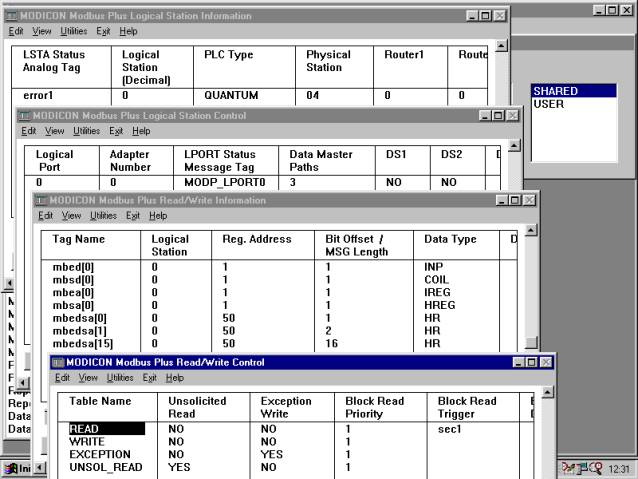

MODICON MODBUS PLUS:

Read/Write Information :

En la Familia Modicon tenemos :

1) Tipo de Datos del PLC a procesar :

Datos Ejemplo

ENTRADAS DIGITALES	10001
SALIDAS DIGITALES	00001
ENTRADAS ANALÓGICAS	30001
SALIDAS ANALÓGICAS	40001

2) Tamaño de Datos del PLC a procesar :

Posibilidades Tag Name Reg Address Bit Offset Datatype

10001	Mbed[0] (DIGITAL)	1	1	INP
00001	Mbsd[0] (DIGITAL)	1	1	COIL
30001	Mbea[0] (ANALOG)	1	1	IREG
40001	Mbsa[0] (ANALOG)	1	1	HREG

Si queremos acceder a un bit dentro de un Byte, Word, Float (Ejemplo -> bits dentro de 40050)

Posibilidades Tag Name Reg Address Bit Offset Datatype

BIT0	Mbedsa[0]	50	1	HR
BIT1	Mbedsa[1]	50	2	HR
BIT2	Mbedsa[2]	50	3	HR
BIT15	Mbedsa[15]	50	16	HR

Logical Station Control :

Añadir una línea por cada uno de los PLCs que integran la Red .

Las características de Baud Rate, Parity, Bits han de coincidir con las configuradas en el Programa de Modsoft o de Concept que estemos utilizando para comunicar con el PLC.

Logical Station Information :

Hay que relacionar por cada PLC en la Red su Station Address (la que realmente tiene configurada como PLC node en su hardware) con su Logical Station (la que utilizaremos en Monitor para el intercambio de Datos en Comunicaciones)

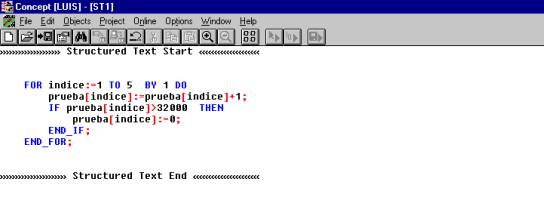

CONCEPT:(PARTE DEL PLC):

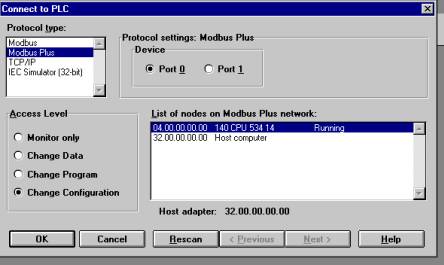

Comunicaciones:

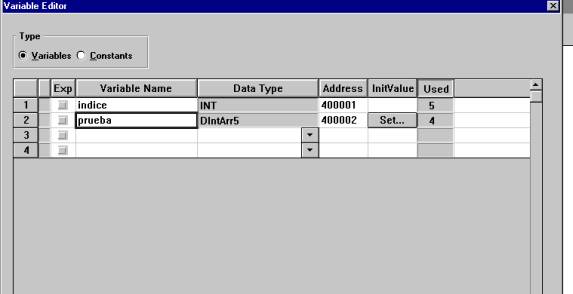

Variables:
