Resumen del sistema

El sistema de control de la serie 200 consta de unidades en un Sistema Central y uno o más sistemas de E/S. Los sistemas de E/S pueden ser centrales y remotos.

Las unidades del sistema de la Serie 200 están dispuestas en las placas traseras montadas sobre carriles DIN.

Sistema Central

El Sistema Central incorpora hasta 16 unidades, una de ellas es la Unidad de Proceso Central, CPU, con prestaciones y tamaños de memoria diversos.

La comunicación entre las unidades del Sistema Central y las E/S Centrales se lleva a cabo por el bus del Sistema Central denominado NNbus.

Cada placa trasera soporta dos unidades.

Los bloques terminales para las conexiones de señal (200-BPP) están fijados a las placas traseras.

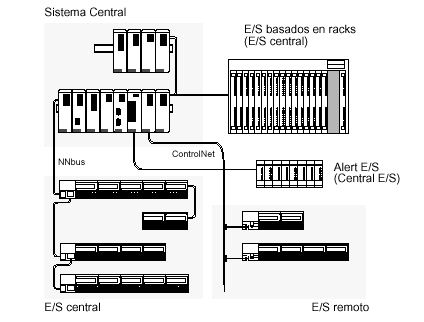

Representación gráfica de las posibles combinaciones, aunque no todas pueden utilizarse en la misma instalación. Los tipos de unidades a utilizar y el número máximo de las mismas se tratan en los diferentes paquetes de programas del sistema.



Unidades de Proceso Centrales

Las unidades 200-CPU se basan en un procesador Motorola MC68020 e incluyen un procesador de coma flotante. Las CPU disponen de una memoria de 1, 2, 4, 8 o 12 Mb de RAM, reloj en tiempo real y respaldo de batería. Las CPU contienen un canal SttatBus y dos canales en serie (RS232), uno de los cuales es un terminal de servicio en la parte delantera de la unidad.

Unidades de comunicación

La comunicación con el Sistema Central se realiza por las unidades de interconexión para Ethernet, SattBus, RS232, RS485 y ControlNet.

La comunicación en red está en 802.3 Ethernet, AUI, con la unidad 200-CIE de Interfaz de Comunicación Ethernet.

La comunicación Bus de campo está en el protocolo SattBus con la unidad 200-CISB.

Comunicación asíncrona en serie, p.ej. el protocolo COMLI, con las unidades 200-CI232 y/o 200-CI485G.

Comunicaciones con E/S remota que utilizan ControlNet, mediante la unidad 200-CICN.

Desde el Sistema Central pueden conectarse dos racks Alert E/S con la unidad 200-BIAL.

Fuente de alimentación

Para la alimentación interna del sistema, son necesarias una o varias fuentes de alimentación 200-PSMG o 200-PSSG.

Accesorios

Un sistema de control puede necesitar cierto número de accesorios, como una placa trasera 200-BPN, unidad ficticia, bloques terminales de tornillo, un par de bornas y cables.

Sistema E/S

La serie 200 incluye en el sistema de E/S un número de unidades de interconexión para diversas aplicaciones de proceso. Las unidades pueden montarse centralmente en el Sistema Central o remotamente.

La configuración de las funciones de las unidades de E/S y campos de medición se realizan utilizando el software del sistema.

Las entradas y salidas tienen indicadores de estado, están filtradas y aisladas galvánicamente por optoacopladores.

Las unidades de E/S existentes se relacionan a continuación en la tabla "resumen de las piezas".

Las E/S en racks existentes pueden conectarse alternativamente al Sistema Central.

E/S Central

La E/S Central, conectada al Sistema Central puede soportar entre uno y seis adaptadores 200-ANN, teniendo cada uno hasta 8 unidades E/S, máximo total 48. Cada unidad de E/S incorpora hasta 16 E/S.

E/S Remoto

Para evitar exceso de cableado el Sistema de E/S puede situarse más próximo al proceso mediante las E/S remotas.

Pueden conectarse a una ControlNet un máximo de 31 adaptadores de E/S Remota, teniendo cada uno hasta 8 unidades E/S.

La ControlNet es una red en serie que empieza en el Sistema Central desde una unidad 200-CICN. La longitud máxima es 500 a 1000 metros dependiendo del número de adaptadores de E/S Remota.
